シリーズ対並列接続の説明

2020-08-11 08:13

リチウム電池を研究している間、あなたはおそらくシリーズとパラレルという用語が言及されているのを見たでしょう。 「直列と並列の違いは何ですか」という質問をよく受けます。 オールインワン バッテリーを直列に接続する」などの質問。リチウム電池または一般的な電池を初めて使用する場合は混乱する可能性がありますが、うまくいけば、それを簡略化できます。

最初から始めましょう…あなたのバッテリーバンク。バッテリーバンクは、2つ以上のバッテリーを1つのアプリケーション(つまり、ヨット)に接続した結果です。複数のバッテリーを結合すると、何ができますか?バッテリーを接続することで、電圧またはアンペア時容量のいずれか、あるいは両方を増加させ、最終的にはより多くの電力および/またはエネルギーを可能にします。

最初に知っておくべきことは、2つ以上のバッテリーを正常に接続するには2つの主要な方法があることです。1つ目は直列接続と呼ばれ、2つ目は並列接続と呼ばれます。

直列接続 2つ以上のバッテリーを一緒に接続して、 電圧 バッテリーシステムの、しかし同じアンペア時定格を維持します。直列接続では、各バッテリーが同じ電圧と容量の定格を持つ必要があることに注意してください。そうしないと、バッテリーが損傷する可能性があります。バッテリーを直列に接続するには、目的の電圧が得られるまで、バッテリーのプラス端子を別のバッテリーのマイナス端子に接続します。バッテリーを直列に充電する場合、システム電圧に一致する充電器を使用する必要があります。バッテリー間の不均衡を避けるために、マルチバンク充電器を使用して、各バッテリーを個別に充電することをお勧めします。

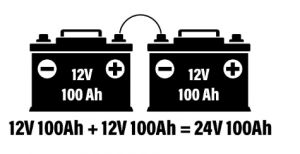

下の画像では、2つあります 12Vバッテリー このバッテリーバンクを24Vシステムに変える直列接続。また、銀行の総容量は100 Ahのままです。

並列接続 アンペア時を増やすために2つ以上のバッテリーを一緒に接続することを含みます 容量 バッテリーバンクの電圧は変わりませんが、電圧は変わりません。バッテリーを並列に接続するには、希望の容量に達するまで、正極端子をケーブルで接続し、負極端子を別のケーブルで接続します.

並列接続は、バッテリーが標準電圧出力を超えるものに電力を供給できるようにするためのものではなく、機器に電力を供給できる期間を長くするためのものです。並列に接続されたバッテリーを充電する場合、アンペア時容量が増加すると充電時間が長くなる場合があることに注意することが重要です。

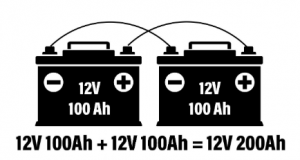

以下の例では、2つの12Vバッテリーがありますが、アンペアアワーが200 Ahに増加しています。

次に、「ALL IN ONEのバッテリーを直列または並列に接続できますか?」という質問に行きます。

標準製品ライン:当社の標準リチウム電池は、特定のアプリケーションで達成しようとしていることに基づいて、直列または並列に配線できます。 ALL IN ONEのデータシートは、モデルごとに直列に接続できるバッテリーの数を示しています。標準製品では通常、最大4個のバッテリーを並行して使用することをお勧めしますが、アプリケーションによってはさらに多くのことができる例外もあります。

高性能シリーズ:HPシリーズバッテリーは、並列にのみ接続できます。

InSightシリーズ:InSightバッテリーは並列にのみ接続でき、最大10個のバッテリーを並列に接続できます。

並列構成と直列構成の違い、およびそれらがバッテリーバンクのパフォーマンスに与える影響を理解することが重要です。電圧またはアンペア時容量の増加を求めているかどうかにかかわらず、これらの2つの構成を知ることは、リチウム電池の寿命と全体的なパフォーマンスを最大化する上で非常に重要です。
